Milyen adatokat küldjön teljesítmény-félvezető ajánlatkéréséhez?

Rövid válasz: mi kerüljön az ajánlatkérésbe?

Lehetőség szerint adja meg az eredeti gyártó nevét, a teljes és pontos cikkszámot, a szükséges mennyiséget, a kívánt szállítási időt, valamint csatolja az alkatrész adatlapját vagy egyértelmű fényképeit. Ha helyettesítő termék műszaki vizsgálata is felmerül, adja meg az alkalmazást, a kapcsolási topológiát, a villamos terhelést, a kapcsolási frekvenciát, a hűtési feltételeket és a mechanikai korlátokat is.

1. Az eredeti gyártó és a teljes cikkszám az első kiindulópont

Az ajánlatkérés legfontosabb azonosítója az alkatrészen vagy az eredeti dokumentációban szereplő teljes gyártói cikkszám. Egyetlen eltérő karakter, kötőjel, utótag vagy revíziójel is különböző feszültségosztályt, áramértéket, kapcsolási konfigurációt, tokozást vagy technológiai generációt jelölhet.

Ne csak a könnyen olvasható számsort küldje el. Írja le a teljes feliratot, beleértve az esetleges gyártói előtagokat és utótagokat is. Ha a felirat sérült vagy bizonytalan, célszerű több irányból, megfelelő megvilágításban készült fényképet mellékelni. A fotókon lehetőleg a teljes alkatrész és a rajta található jelölések is jól láthatók legyenek.

A gyártó neve azért is fontos, mert hasonló számsorok különböző gyártóknál eltérő termékeket jelölhetnek. Ha a gyártó nem azonosítható biztosan, ezt külön jelezze, és ne egészítse ki feltételezett márkanévvel.

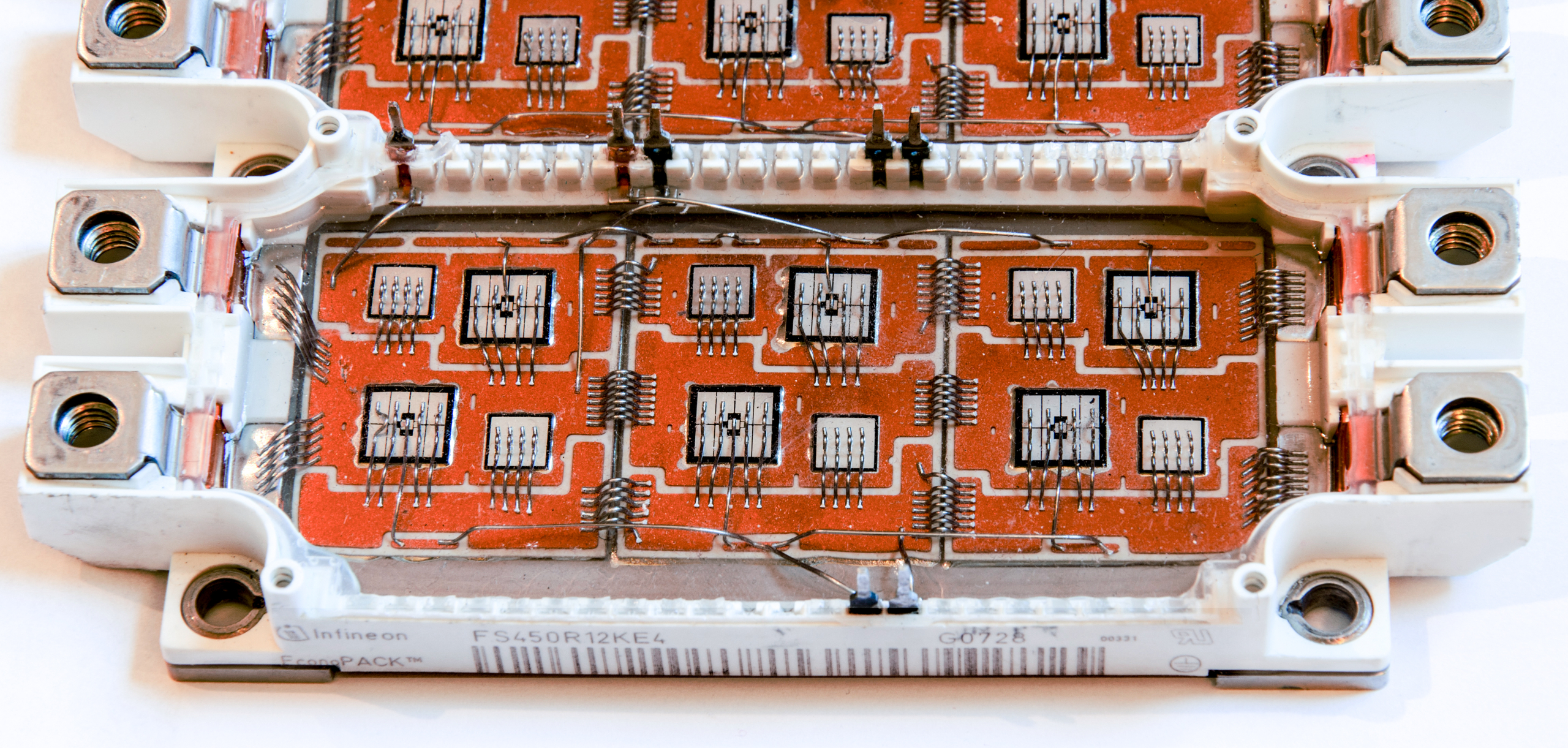

Infineon FS450R12KE4 IGBT teljesítménymodul, jól olvasható gyártói névvel és teljes cikkszámmal.

2. Milyen kereskedelmi adatokat adjon meg?

A műszaki azonosítás mellett az ajánlat elkészítéséhez kereskedelmi információk is szükségesek. A mennyiség befolyásolhatja az elérhető beszerzési lehetőségeket, a csomagolást és az árazást. A kívánt szállítási idő megadásával elkülöníthető a sürgős karbantartási igény a tervezett készletfeltöltéstől vagy projektbeszerzéstől.

• Eredeti gyártó és teljes cikkszám, bizonytalanság esetén a teljes, olvasható felirat.
• Szükséges mennyiség, valamint annak jelzése, hogy egyszeri vagy várhatóan ismétlődő igényről van-e szó.
• Kívánt szállítási idő vagy a felhasználás tervezett időpontja.
• Szállítási ország, illetve ha lényeges, a projekt vagy a végfelhasználási terület rövid megnevezése.
• Elvárt dokumentumok, például gyártói adatlap, megfelelőségi dokumentum vagy vizsgálati jegyzőkönyv.

Ha a tételt korábban már beszerezték, a korábbi rendelési szám, szállító, ajánlatszám vagy belső cikkszám is segítheti az előzmények visszakeresését. Ezek azonban nem helyettesítik a gyártói cikkszámot.

3. Adatlap, címkefotó és méretrajz

Az eredeti gyártói adatlap az egyik leghasznosabb melléklet, különösen kifutó vagy régi alkatrészeknél. Az adatlapból ellenőrizhető a technológia, a névleges és határértékek, a kapcsolási konfiguráció, a tokozás, a csatlakozások, a termikus adatok és a mérési feltételek.

Fontos megkülönböztetni a maximum-, minimum- és tipikus értékeket. A tipikus érték nem automatikusan garantált határérték. Az adatok értelmezésénél a vizsgálati feltételeket, valamint a megadott csomóponti, tok- vagy környezeti hőmérsékletet is figyelembe kell venni.

Ha nincs adatlap, csatolható az alkatrészről, a címkéről, az eredeti csomagolásról és a beépítési környezetről készült fénykép. A mechanikai méretek önmagukban nem bizonyítják a kompatibilitást, de segíthetnek kizárni a nyilvánvalóan eltérő tokozásokat.

4. Műszaki adatok új kiválasztás vagy helyettesítő vizsgálata esetén

A gyártói kiválasztási útmutatók is több szempontot kapcsolnak össze. Az IGBT-k esetén például a feszültségtartomány mellett a kapcsolási frekvencia, az alkalmazott topológia, a dióda és a kapcsolási viselkedés is szerepet játszhat a termékválasztásban.

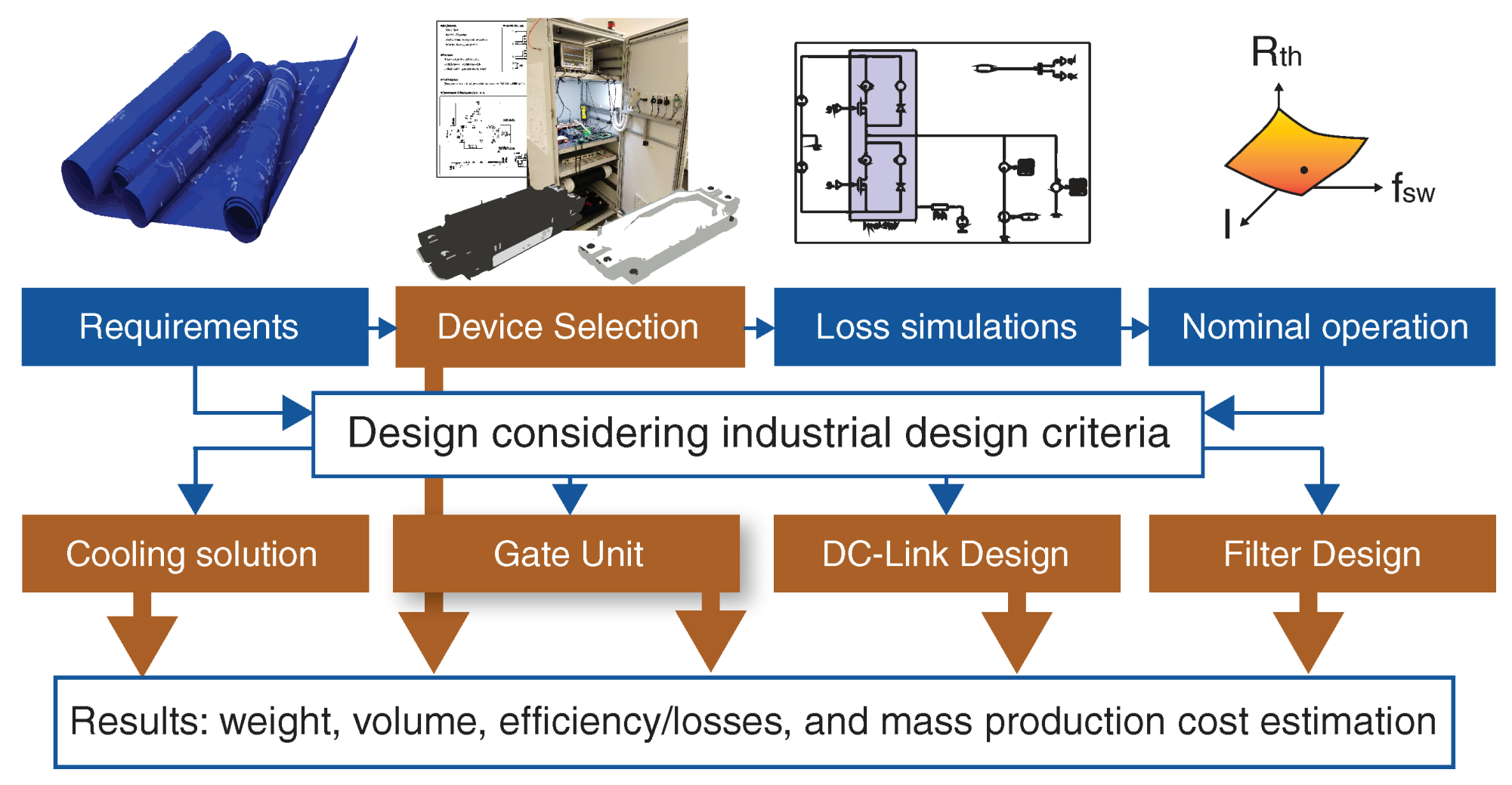

Si-IGBT és SiC teljesítménymodul összehasonlítási folyamata kapcsolási frekvencia, veszteség, hűtés és rendszerkövetelmények alapján.

5. Miért nem elég az áram, a feszültség és a tokozás?

Két teljesítmény-félvezető azonos névleges feszültség- és áramérték mellett is eltérhet a kapcsolási veszteségekben, a vezetési feszültségesésben, a dióda tulajdonságaiban, a kapumeghajtási követelményekben, a zárlati viselkedésben, a termikus ellenállásban vagy a megengedett hőmérsékletben.

Moduloknál a külső méret sem bizonyítja a belső topológia, a terminálkiosztás vagy a szigetelési kialakítás azonosságát. Press-pack alkatrészeknél a mechanikai méretek mellett a megfelelő szorítóerő és a hűtési kialakítás is a teljes rendszer része. Ezek vizsgálata alkalmazásspecifikus műszaki feladat.

6. Kifutó vagy nehezen beszerezhető alkatrészek

Kifutott terméknél célszerű csatolni az eredeti adatlapot, a gyártói termékváltozási értesítést, valamint a termék életciklusának lezárásáról szóló dokumentumot, ha ezek rendelkezésre állnak. Hasznos lehet továbbá az eredeti alkatrész több nézetből készült fényképe és a berendezés dokumentációjának releváns része.

Az alternatíva vizsgálata nem azonos egy automatikus helyettesítőlista elkészítésével. Először az eredeti alkatrész pontos funkcióját, majd a villamos, termikus, mechanikai és vezérlési követelményeket kell tisztázni. Ismeretlen eredetű vagy eltérő mérési feltételekkel megadott paraméterek közvetlen összehasonlítása félrevezető lehet.

7. Mit ne állítson biztosra az ajánlatkérésben?

Ha egy adat nem ellenőrzött, célszerű egyértelműen bizonytalanként megjelölni. Ne nevezzen egy alkatrészt kompatibilisnek kizárólag azért, mert fizikailag befér a régi helyére. A „hasonló”, „kiváltó” vagy „drop-in helyettesítő” megjelölést csak megfelelő műszaki vizsgálat után szabad használni.

Fénykép alapján sok esetben meghatározható egy alkatrész kategóriája vagy valószínű tokozása, de a pontos típus és annak villamos tulajdonságai nem minden esetben igazolhatók. Olvashatatlan jelölésnél ezért különösen fontos az eredeti dokumentáció és a berendezés adatai.

Fontos: A megfelelő alkatrész kiválasztása minden esetben a konkrét alkalmazási és üzemi feltételek műszaki ellenőrzését igényli.
