Hogyan olvassunk teljesítmény-félvezető adatlapot? Maximum, tipikus és vizsgálati értékek

Rövid válasz: egy értéket mindig a teljes sorával együtt olvassunk

Egy teljesítmény-félvezető adatlapján egy megadott érték csak a hozzá tartozó paraméter, mértékegység és vizsgálati feltételek ismeretében értelmezhető. A „1200 V”, „450 A” vagy „1,8 V” önmagában nem mondja meg, hogy határértékről, üzemi jellemzőről vagy meghatározott mérési feltételek mellett megadott tipikus értékről van-e szó.

Első lépésként ezért ne pusztán a legnagyobb számokat keressük, hanem vizsgáljuk meg az adatlap felépítését és az egyes táblázatok rendeltetését. Az abszolút maximumértékek, az elektromos karakterisztikák, a termikus jellemzők, a jelleggörbék és a vizsgálati feltételek különböző információkat tartalmaznak, ezért ezeket nem szabad egymással összekeverni.

Maximumérték: határ, nem tervezési célérték

Az „absolute maximum rating” olyan meghatározott határértéket jelöl, amelynek túllépése a félvezető károsodásához vagy a megbízhatóság romlásához vezethet. Ezek az értékek nem azt jelentik, hogy az alkatrészt folyamatosan vagy ismétlődően pontosan ezen a szinten kell üzemeltetni. A tervezés során az alkalmazás tényleges üzemi körülményeit és a szükséges biztonsági tartalékokat is figyelembe kell venni.

Különösen fontos megvizsgálni, hogy az áramérték folyamatos terhelésre vagy meghatározott időtartamú impulzusra vonatkozik-e. Az impulzusos áramterhelhetőséget az adatlap gyakran az impulzus időtartamával és a csomóponti vagy tokhőmérséklettel együtt adja meg. Az ilyen érték ezért nem értelmezhető automatikusan folyamatos terhelhetőségként.

A feszültségértékeknél azt is ellenőrizni kell, hogy ismétlődő vagy nem ismétlődő feszültségcsúcsról van-e szó. A két érték eltérő igénybevételt és eltérő megengedett alkalmazást jelenthet, ezért a megnevezést és a hozzá tartozó feltételeket mindig figyelembe kell venni.

BDV66C teljesítménytranzisztor működési határai. Szerző: Sönke Kraft / Arnulf zu Linden. Forrás: Wikimedia Commons. Licenc: CC BY-SA 3.0.

Minimum-, maximum- és tipikus karakterisztikák

Az elektromos karakterisztikák táblázatában egyes paramétereknél minimum-, tipikus- és maximumérték is szerepelhet. Ezek az értékek eltérő információt adnak, ezért nem helyettesíthetők egymással.

A tipikus érték hasznos támpontot ad az alkatrész várható viselkedésének megítéléséhez, de önmagában nem jelent garantált határértéket. Ha a tervezés egy paraméter alsó vagy felső határától függ, az adatlapban szereplő garantált értékeket és a gyártó vonatkozó alkalmazási útmutatásait kell figyelembe venni.

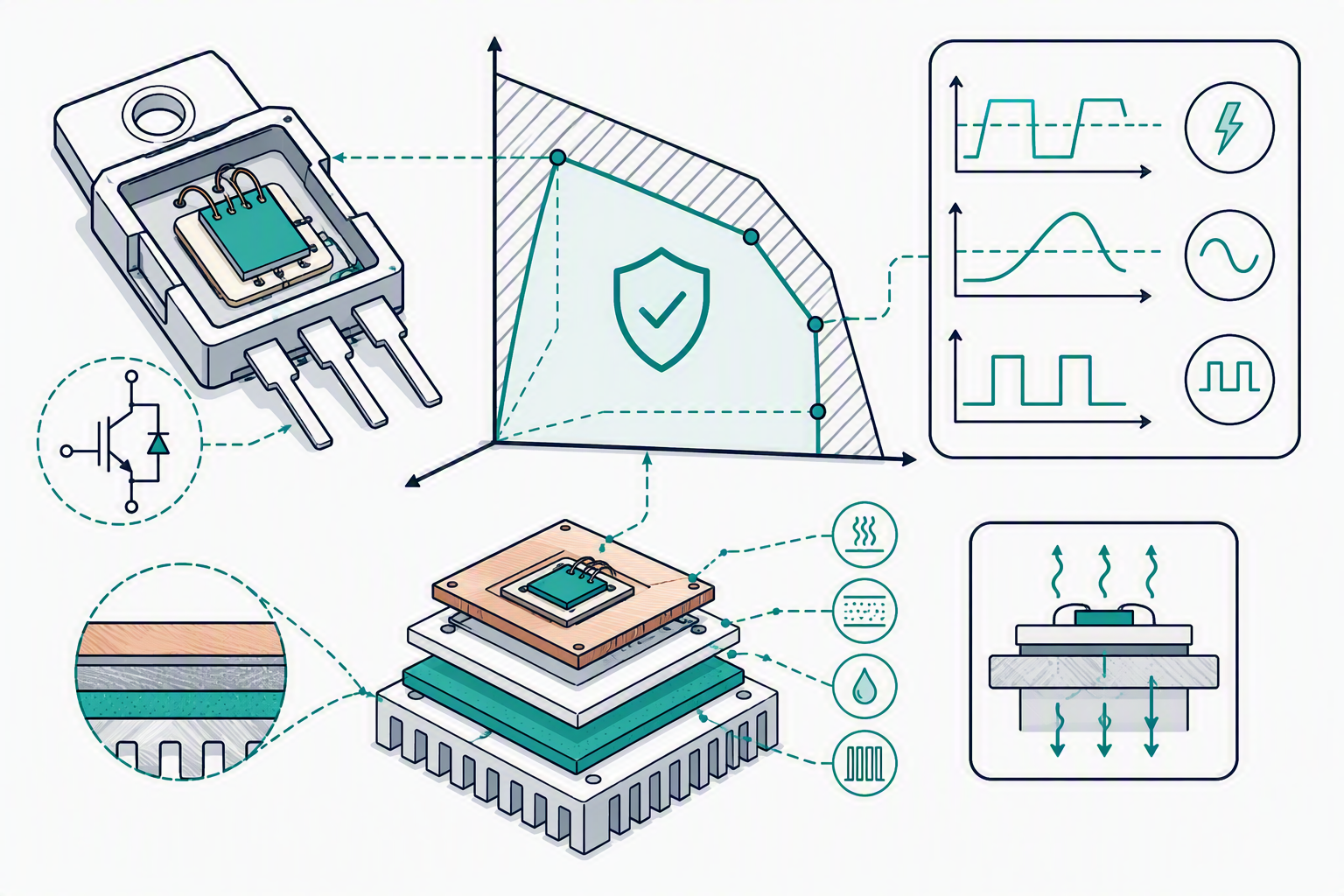

A vizsgálati feltétel az érték része

Az adatlap „test conditions”, „conditions”, „note” vagy hasonló megjegyzései meghatározzák, hogy milyen körülmények között érvényes a megadott érték. Egy kapcsolási veszteség például függhet a kollektoráramtól, a közbensőköri feszültségtől, a kapufeszültségtől, a külső gate-ellenállástól, a csomóponti hőmérséklettől és a mérési kapcsolás jellemzőitől.

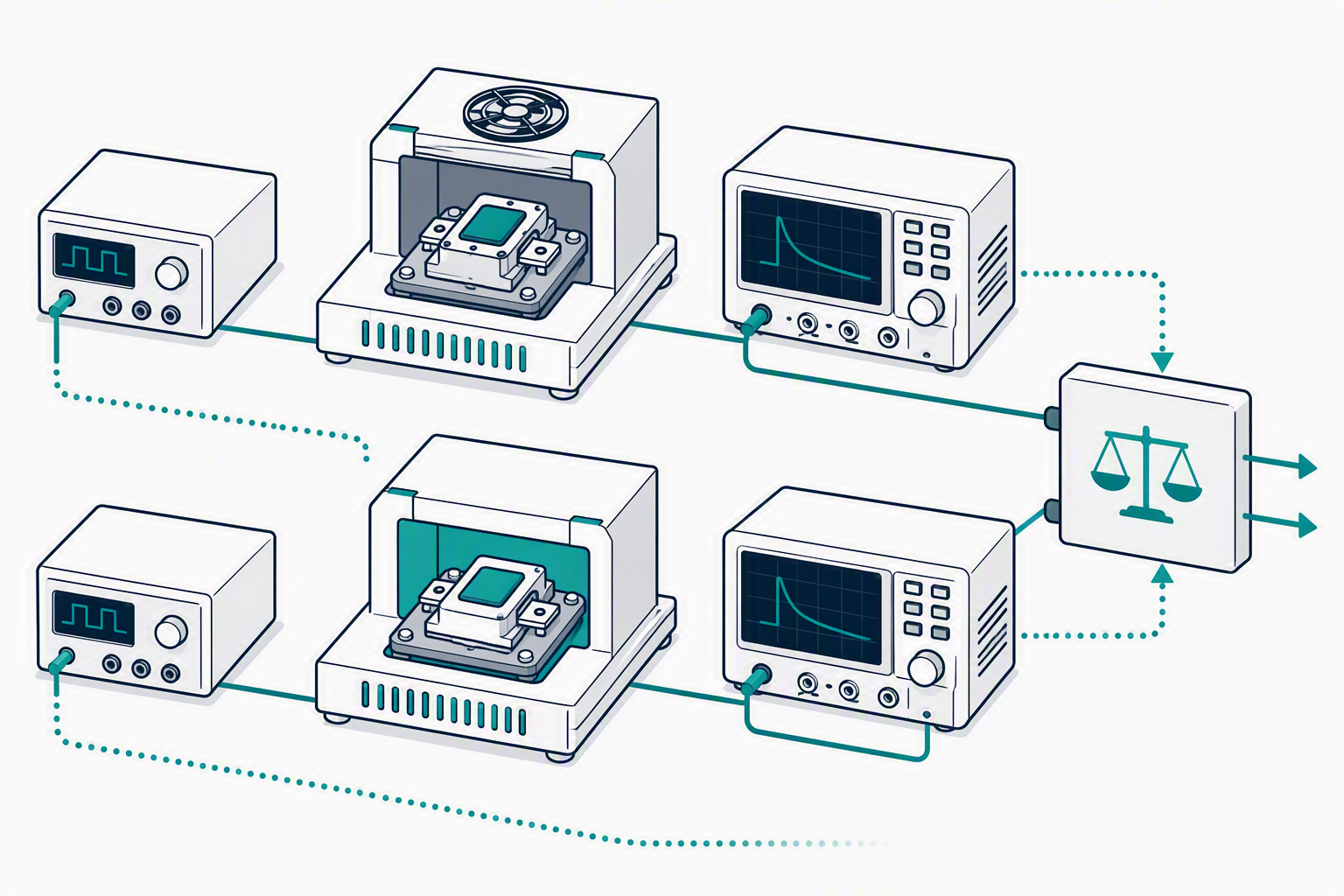

Két adat csak akkor hasonlítható össze közvetlenül, ha a meghatározásukhoz használt lényeges vizsgálati feltételek azonosak vagy megfelelően összevethetők. Ugyanaz a paraméternév önmagában nem jelenti azt, hogy a két adat azonos feltételek mellett került meghatározásra.

• Ellenőrizzük a csomóponti, tok- vagy környezeti hőmérsékletet.
• Vizsgáljuk meg az áram-, feszültség- és vezérlési feltételeket.
• Keressük meg az impulzusidőt, a frekvenciát és a kitöltési tényezőt, ha ezek relevánsak az adott mérésnél.
• Olvassuk el a lábjegyzeteket és a mérési kapcsolásra vonatkozó hivatkozásokat.
• Ellenőrizzük, hogy a közölt adat tipikus érték vagy garantált határérték.

A hatrészes ábra a be- és kikapcsolási energiát mutatja a draináram 4–36 A, a DC-közbensőköri feszültség 200–1200 V, valamint 25 °C és 100 °C hőmérsékleti feltételek mellett.

A hőmérséklet nem mellékes körülmény

A teljesítmény-félvezetők számos elektromos és termikus jellemzője függ a hőmérséklettől. Az adatlap értelmezésekor ezért meg kell különböztetni a környezeti hőmérsékletet, a tok hőmérsékletét és a félvezető csomóponti hőmérsékletét.

Ha egy paramétert meghatározott tok- vagy csomóponti hőmérsékleten adnak meg, az érték csak az adott feltételek figyelembevételével hasonlítható össze más adatokkal. A maximális csomóponti hőmérséklet pedig abszolút határérték, amelyet az alkalmazás termikus tervezésénél nem szabad egyszerűen ajánlott folyamatos üzemi értékként kezelni.

A termikus ellenállás értelmezésekor azt is ellenőrizni kell, hogy mely két pont között határozták meg. Az adatlap például csomópont–tok vagy csomópont–környezet közötti termikus ellenállást adhat meg. Modulok esetében a hővezető anyag, a hűtőfelület, a rögzítés és a hűtőrendszer kialakítása egyaránt befolyásolhatja a tényleges hőelvezetést.

A görbék megmutatják az összefüggést, de nem helyettesítik a határértékeket

A karakterisztikus görbék azt mutatják meg, hogyan változik egy adott paraméter egy másik jellemző, például az áram, a feszültség vagy a hőmérséklet függvényében. Az adatlapokban ilyen formában jelenhet meg például a vezetési feszültség, a kapcsolási energia, a kaputöltés vagy a tranziens termikus impedancia változása.

A görbék elsősorban az alkatrész viselkedésének és a paraméterek közötti összefüggéseknek a megértését szolgálják. Ha a gyártó nem jelöli kifejezetten garantált értékként vagy határértékként, a görbéről leolvasott adatot nem célszerű garantált specifikációként kezelni.

A görbe leolvasásakor először azonosítsuk a tengelyeket és azok skáláját. Egyes diagramok lineáris, mások logaritmikus skálát alkalmaznak. Ezután ellenőrizzük, hogy az adott görbe milyen hőmérséklethez, vezérlési feltételhez, áramhoz, feszültséghez vagy impulzusidőhöz tartozik. A leolvasott értéket végül mindig az adatlap vonatkozó táblázatos adataival és határértékeivel együtt kell értelmezni.

Preliminary, target és final adatlapok

Nemcsak az egyes műszaki adatok, hanem az adatlap dokumentumstátusza is fontos lehet. A „target” megjelölés általában egy fejlesztési célértékre utal, a „preliminary” adatlap előzetes műszaki információkat tartalmazhat, míg a „final” dokumentum a kiadott termékhez tartozó végleges specifikációt jelölheti. A pontos jelentést mindig az adott gyártó dokumentációs gyakorlatának megfelelően kell értelmezni.

Beszerzés vagy helyettesítő alkatrész vizsgálata előtt érdemes ellenőrizni az adatlap verzióját, kiadási dátumát és revízióját. Ugyanahhoz a cikkszámhoz későbbi adatlapverzió is tartozhat, amelyben módosított műszaki adatok, pontosított vizsgálati feltételek vagy új megjegyzések szerepelnek.

Adatlapok összehasonlítása biztonságos sorrendben

Egy helyettesítő alkatrész vizsgálatát nem érdemes néhány kiemelt névleges adat összehasonlításával kezdeni. Először az alkatrész típusát és technológiáját, feszültség- és áramminősítését, tokozását, valamint – ahol releváns – belső kapcsolását és topológiáját kell ellenőrizni. Ezt követően vizsgálhatók a termikus határértékek, a statikus és dinamikus karakterisztikák, a vezérlési követelmények, a szigetelési jellemzők és a mechanikai adatok.

A hasonló feszültség- és áramérték, illetve a hasonló tokozás önmagában nem bizonyítja, hogy két alkatrész egymással helyettesíthető. Eltérhet többek között a belső kapcsolás, a kapumeghajtással szemben támasztott követelmény, a dinamikus viselkedés, a szigetelési rendszer, a kivezetések kiosztása, a mechanikai kialakítás, a hőút és a rövidzárlati terhelhetőség.

Fontos: A megfelelő alkatrész kiválasztása minden esetben a konkrét alkalmazás elektromos, termikus és mechanikai feltételeinek műszaki ellenőrzését igényli.
