Dióda vagy tirisztor? Mi a különbség az egyenirányító és a vezérelt félvezető között?

Rövid válasz: mi a legfontosabb különbség?

A teljesítménydióda két kivezetéssel rendelkező, nem vezérelt félvezető. Megfelelő előremenő polaritás és üzemi feltételek mellett vezető állapotba kerül, fordított polaritás esetén pedig blokkol. A hagyományos tirisztor, más néven SCR, anóddal, katóddal és gate-kivezetéssel rendelkezik. Előremenő irányú feszültség mellett is blokkolhat mindaddig, amíg megfelelő gyújtójelet nem kap a gate-en.

A tirisztort ezért gyakran „vezérelhető diódához” hasonlítják. Ez bevezető magyarázatként hasznos, de nem teljes definíció. A tirisztor reteszelődő félvezető kapcsoló: a gate elsősorban a bekapcsolást kezdeményezi, a kikapcsolást pedig a főáram és a külső áramkör kommutációs viszonyai határozzák meg.

Hogyan működik a teljesítménydióda?

A dióda kivezetései az anód és a katód. A dióda akkor kerül vezető állapotba, ha az anód a katódhoz képest pozitívabb potenciálon van, vagyis a dióda elő van feszítve. Fordított előfeszítés esetén, amikor a katód potenciálja nagyobb az anódénál, a dióda lezár, és gátolja az áram folyását.

Ez teszi alkalmassá többek között nem vezérelt egyenirányításra, szabadonfutó vagy visszáramú áramutak kialakítására, valamint különböző teljesítményelektronikai topológiák kiegészítő félvezetőjeként való használatra. A „dióda” megnevezés azonban önmagában nem határozza meg a kapcsolási sebességet, a visszazárási viselkedést vagy a konkrét alkalmazási szerepet.

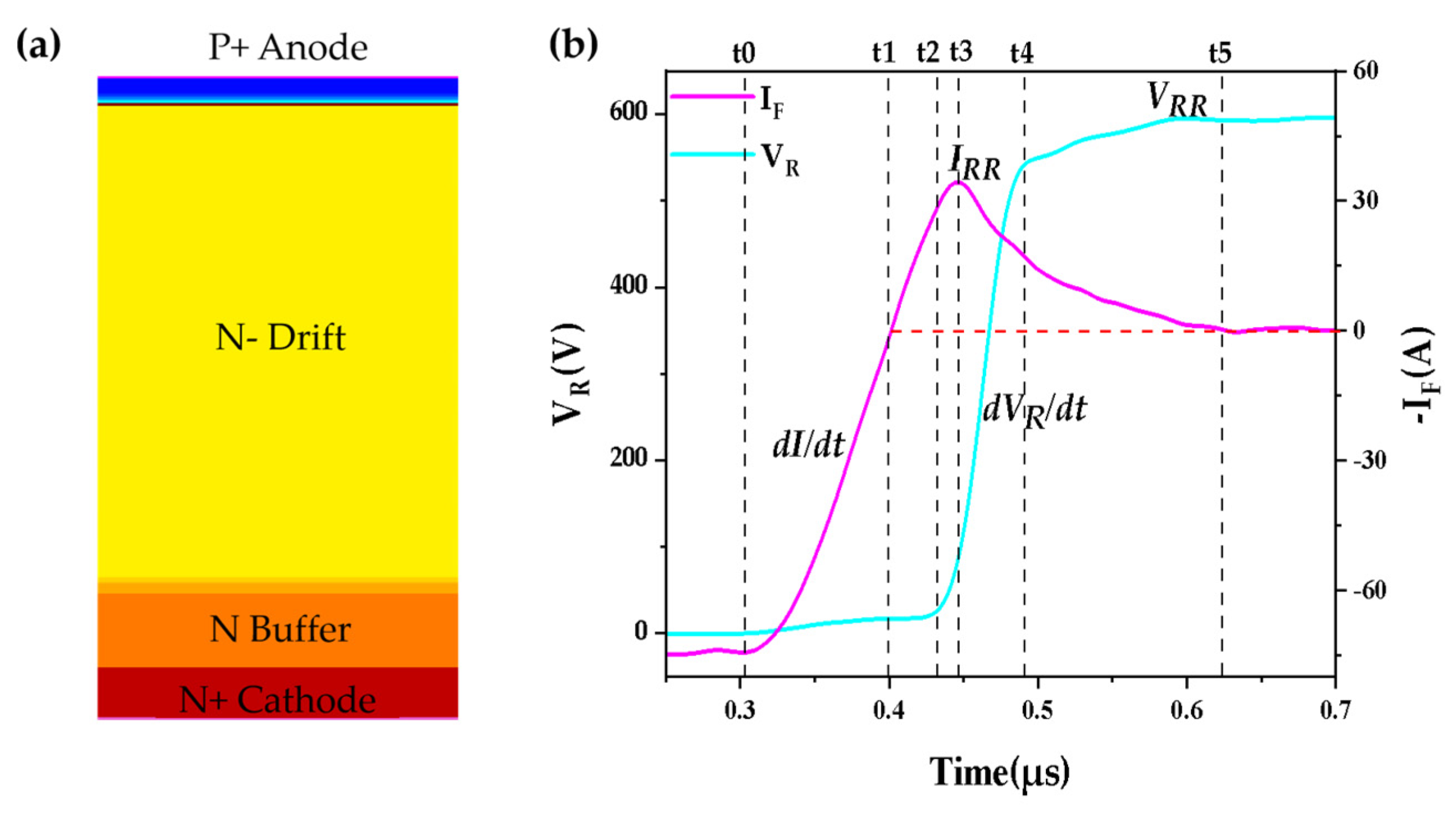

PT-PIN gyorsdióda szerkezete és a visszazárási áram időbeli lefutása

Mitől vezérelt egy tirisztor?

A hagyományos tirisztor kivezetései az anód (A) és a katód (K), amelyek között a terhelési főáram folyik. A harmadik kivezetés a gate (G), amelyen keresztül a tirisztor bekapcsolását kezdeményező vezérlőimpulzus adható. Megfelelő anód–katód közötti előrefeszítés, valamint a bekapcsoláshoz szükséges főáram-feltételek fennállása esetén a gate-áram kiváltja a tirisztor belső regeneratív bekapcsolási folyamatát.

A tirisztor bekapcsolása nem jelenti azt, hogy a gate a főáramkör áramának közvetlen vezérlését rövid időre átveszi. A gate-re adott vezérlőimpulzus hatására a tirisztor vezetőképessé válik, ezt követően pedig a terhelési főáram az anód és a katód között folyik. A gate-en a bekapcsolás kezdeményezése során vezérlőáram folyik. A szükséges gate-áram nagyságát, a vezérlőimpulzus időtartamát, valamint a bekapcsolás egyéb feltételeit minden esetben az adott félvezető eszköz adatlapjában megadott paraméterek alapján kell meghatározni.

Reteszelőáram és tartóáram

A reteszelőáram (latching current, ILI_L) és a tartóáram (holding current, IHI_H) két különböző tirisztorparaméter. Mindkettő azt határozza meg, hogy a tirisztor milyen feltételek mellett marad vezető állapotban.

A reteszelőáram az a minimális anódáram, amelyet a tirisztornak a bekapcsolás során el kell érnie ahhoz, hogy a gate-impulzus megszűnése után is vezető állapotban maradjon. Ha az anódáram a bekapcsolás során nem éri el ezt az értéket, a tirisztor a gate-jel megszűnése után visszatérhet blokkoló állapotba.

A tartóáram az a minimális anódáram, amely szükséges ahhoz, hogy a már vezető tirisztor vezető állapotban maradjon. Ha az anódáram a tartóáram értéke alá csökken, a tirisztor kikapcsolhat, és visszatérhet blokkoló állapotba. A tartóáram értéke általában kisebb, mint a reteszelőáram (IHA dióda és a tirisztor összehasonlítása

Mit jelent a vezérelt egyenirányítás?

Diódás egyenirányítóban a vezetési időpontot alapvetően a hálózati feszültség, a kapcsolási topológia és a terhelés határozza meg. Tirisztoros egyenirányítóban a vezetés kezdete a megfelelő félperióduson belül késleltethető. A gyújtási időpont változtatásával így szabályozható az egyenirányított oldal átlagos kimeneti értéke az adott topológia és üzemi feltételek által meghatározott tartományban.

Ez azonban nem jelenti azt, hogy a tirisztor tetszőleges pillanatban be- és kikapcsolható. A hagyományos SCR gate-je a bekapcsolás kezdeményezésére szolgál. A tényleges kikapcsolás szorosan összefügg a főárammal, a terheléssel és az áramkör kommutációs viszonyaival.

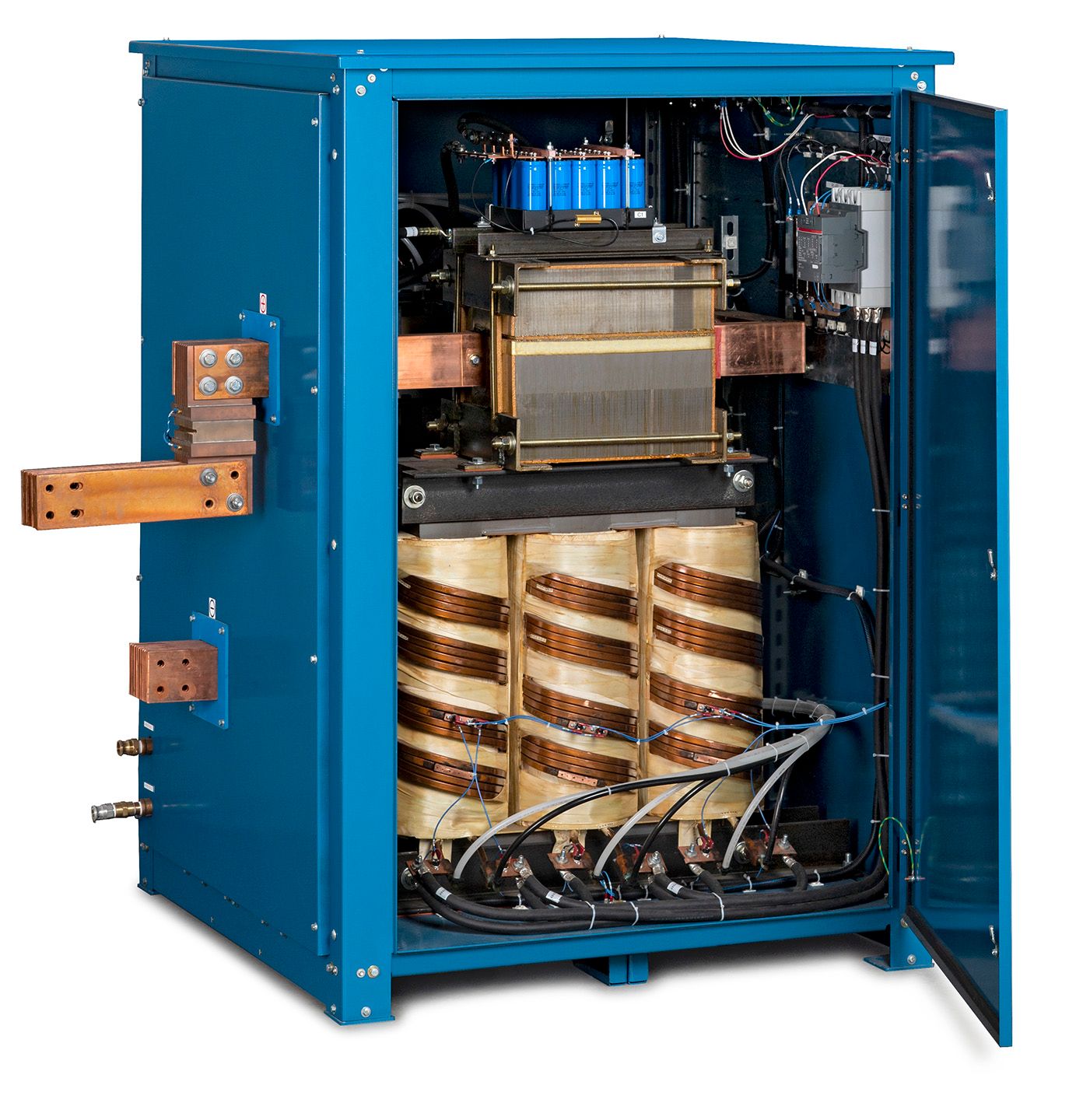

Nagyáramú ipari SCR egyenirányító nyitott berendezésházzal. A tirisztoros teljesítményfokozat vezérelt AC–DC energiaátalakítást tesz lehetővé nagy teljesítményű ipari alkalmazásokban.

Milyen alkalmazásokban találkozhatunk velük?

A teljesítménydiódák és tirisztorok diszkrét, modul- és korongtokozásban is elérhetők. Gyakori alkalmazási területeik:

• bemeneti és hálózati egyenirányítók;
• ipari egyenáramú hajtások és vezérelt egyenirányítók;
• lágyindítók, UPS-rendszerek és statikus kapcsolók;
• akkumulátortöltők, hegesztőberendezések és nagy teljesítményű ipari tápegységek;
• indukciós hevítés és egyes nagy teljesítményű energiaátalakító rendszerek.

Az alkalmazási terület önmagában nem elegendő a megfelelő eszköz kiválasztásához. Vizsgálni kell többek között a blokkolófeszültséget, az áramterhelést, a túláram-viselkedést, a dinamikus paramétereket, a hőmérsékleti feltételeket, a hűtést, a mechanikai kialakítást és tirisztor esetén a gate-meghajtást is.

Miért nem helyettesíthető automatikusan a két eszköz?

Egy tirisztor nem tekinthető automatikusan egy dióda vezérelt változatának, amely ugyanabba az áramkörbe változtatás nélkül beépíthető. A gate-áramkör, a gyújtási stratégia, a kommutáció, a dinamikus viselkedés és a védelmi követelmények miatt a két eszköz eltérő rendszerfunkciót tölthet be.

Azonos névleges feszültség, áram és hasonló tokozás sem igazolja a kompatibilitást. Korongtokozásnál a mechanikai méret, a szükséges leszorítóerő és a hőátadási feltételek is lényegesek. Moduloknál a belső kapcsolási konfigurációt és a kapocskiosztást szintén ellenőrizni kell.

Fontos: A megfelelő alkatrész kiválasztása minden esetben a konkrét alkalmazási és üzemi feltételek műszaki ellenőrzését igényli.
