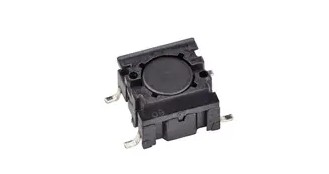

Mi az a taktuskapcsoló?
A taktuskapcsoló
egy kompakt kapcsoló, amely fémdóm-mechanizmussal működik.
A gomb megnyomásakor a fémdóm összeroppan, és elektromos kapcsolatot hoz létre,
így az áramkör vezetőképessé válik. Ezzel egyidejűleg
határozott tapintható visszajelzést ad, amely jelzi a felhasználó számára,
hogy a kapcsolás megtörtént.
A nyomás megszűnésekor a dóm visszatér eredeti alakjába, és az áramkör megszakad.
A taktuskapcsoló főbb jellemzői:
- Határozott tapintható visszajelzés a pontos működtetéshez
- Rövid működtetési út és könnyű működtetés a gyors kezelhetőség érdekében
- Kis áramerősségű áramkörök kapcsolására alkalmas
- Többféle kivitelben, méretben és szerelési megoldással elérhető
- Hosszú mechanikai élettartam és megbízható működés
- Speciális alkalmazásokhoz megvilágított és tömített kivitelben is elérhető
- Alkalmas fogyasztói elektronikai eszközökhöz, ipari berendezésekhez és kezelőpanelekhez

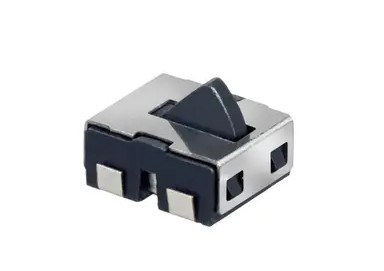

Mi az a detektor kapcsoló?
A detektor kapcsolók
kompakt kapcsolók, amelyeket kifejezetten egy tárgy jelenlétének,
pozíciójának vagy mozgásának érzékelésére terveztek. Működésük
a kapcsoló belső alkatrészeinek mechanikus elmozdulásán alapul, amelyet egy külső hatás vált ki.
A mechanikai állapot megváltozását egyértelmű elektromos jelként továbbítják.
A detektor kapcsoló főbb jellemzői:
- Elsősorban érzékelési feladatokra, nem pedig teljesítménykapcsolásra szolgál
- Kiválóan alkalmas pozíció- és állapotfelügyeletre
- Kompakt kialakítás és érzékeny működés
- Általában egyszerű elektromos kimeneti jelet biztosít
- Különböző működtetőelemekkel és kivitelekben érhető el az eltérő érzékelési feladatokhoz

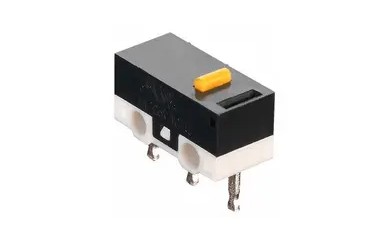

Mi az a mikrokapcsoló?
A mikrokapcsolók kompakt, gyors működésű kapcsolók, amelyek nagy megbízhatóságukról és pontos kapcsolási működésükről ismertek.
Rugóterhelésű mechanizmusuk gyors és határozott átmenetet biztosít a BE és KI állapot között.
A mikrokapcsoló főbb jellemzői:
- Gyors és határozott kapcsolást biztosító gyorsműködésű mechanizmus
- Különböző működtetőelemekkel, például karral, görgővel vagy nyomógombbal
- A taktuskapcsolókhoz képest nagyobb áram- és feszültségterhelhetőség
- Nagy mechanikai terhelhetőség és hosszú élettartam
- Pontos és megbízható kapcsolási pont
A taktus-, detektor- és mikrokapcsolók közötti főbb különbségek
| Jellemző | Taktuskapcsoló | Mikrokapcsoló | Detektor kapcsoló |
| Működtetés módja | Fémdóm | Gyorsműködésű mechanizmus | Pozíció vagy mozgás által működtetve |
| Névleges áram | Alacsony: 50 mA ~ 100 mA | Közepes–magas: 1 A – 5 A vagy nagyobb | Alacsony–közepes: 100 mA ~ 500 mA |
| Visszajelzés | Határozott tapintható kattanás | Hallható és tapintható kattanás | Általában nincs |
| Tartósság | Jellemzően 100 ezer ciklustól (alacsony költségű kivitel) 10 millió ciklusig (nagy teljesítményű, például MEC kapcsolók) | Jellemzően 1 milliótól több mint 10 millió ciklusig | Jellemzően 100 ezer és 1 millió ciklus között |
| Egyedi kialakítás | Nagyon magas (gombsapkák és működtetőelemek) | Magas (különböző működtetőelemek) | Közepes |
| Tipikus alkalmazások | Kezelőpanelek, fogyasztói elektronikai eszközök | Ipari és biztonságtechnikai berendezések | Érzékelő- és felügyeleti rendszerek |
💡 Jó tudni:
A taktus-, mikro- és detektor kapcsolók mérete hasonló lehet,
de eltérő feladatokra készültek:
felhasználói bevitelre, teljesítménykapcsolásra vagy pozícióérzékelésre.
Hogyan válasszuk ki az alkalmazásunkhoz megfelelő kapcsolót?
A megfelelő kapcsoló kiválasztásakor az alkalmazás követelményeit,
az elektromos paramétereket és a kapcsolótól elvárt funkciót kell figyelembe venni:

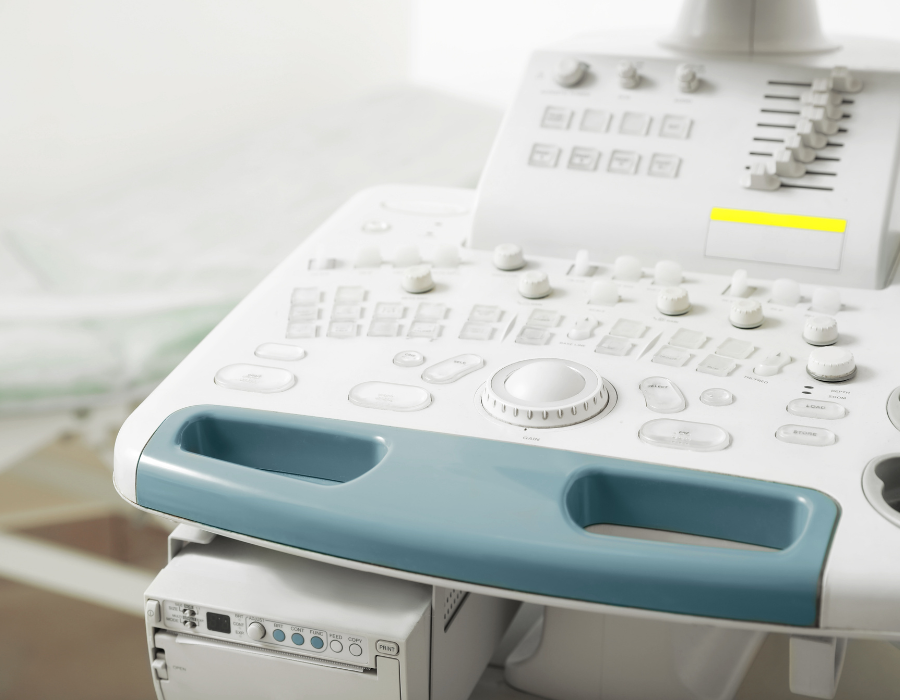

A taktuskapcsolók ideálisak kompakt felhasználói interfészekhez és kezelőpanelekhez.
Kiválóan alkalmazhatók fogyasztói elektronikai eszközökben, billentyűzetekben, orvostechnikai eszközökben
és egyedi kezelőpanelekben, ahol az alábbi előnyöket kínálják:
- Kis helyigény (SMT vagy THT)
- Határozott tapintható visszajelzés a felhasználó számára
- Alacsony költség
- Felhasználói működtetéshez megfelelő élettartam

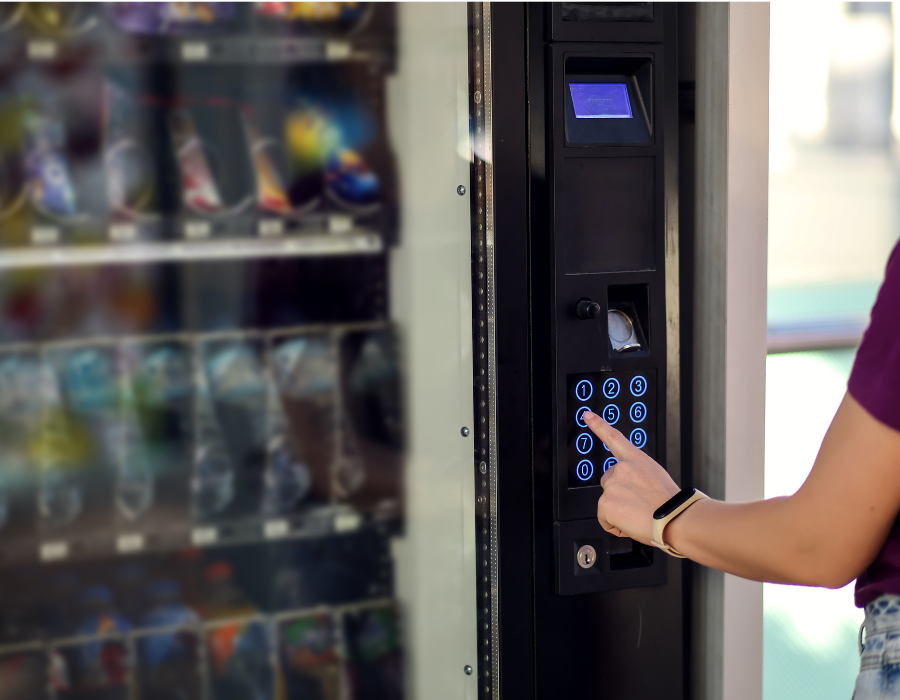

A mikrokapcsolók gyors működésű mechanizmusuknak és nagyobb áramok kapcsolására való képességüknek köszönhetően
kiválóan alkalmazhatók ipari berendezésekben, biztonságtechnikai rendszerekben, háztartási készülékekben,
árusítóautomatákban, valamint járműipari és közlekedéstechnikai alkalmazásokban.
Ezek a kapcsolók jó választást jelentenek olyan alkalmazásokhoz, ahol nagy megbízhatóságra és nagy mechanikai igénybevétel melletti stabil működésre van szükség:
- Gyors, határozott kapcsolás
- Nagy mechanikai terhelhetőség
- Nagyobb áramok és feszültségek kapcsolására alkalmas
- Pontos és megbízható kapcsolási pont

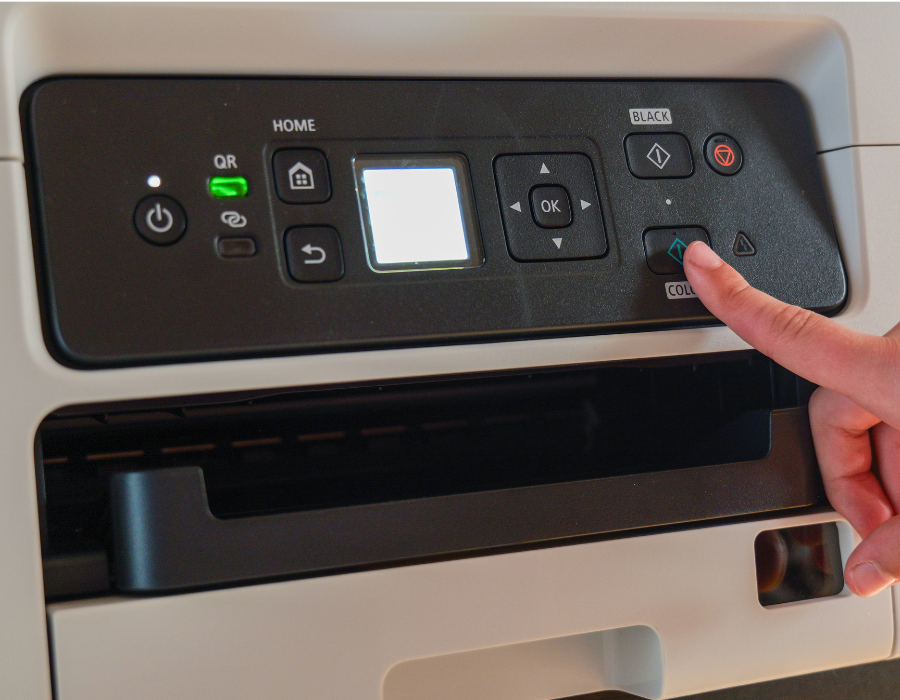

A detektor kapcsolókat kifejezetten pozíció- és jelenlétérzékelésre tervezték.
Jó választást jelentenek, amikor egy tárgy mozgását, jelenlétét vagy állapotát kell érzékelni,
például automatizálási rendszerekben, nyomtatókban, árusítóautomatákban, ajtófelügyeleti rendszerekben,
autóipari elektronikában és robotikában.
Főbb jellemzőik:
- Kompakt kialakítás
- Könnyű működtetés
- Gyakori és ismétlődő működtetéshez is alkalmas
- Költséghatékony érzékelési megoldás
Source: APEM – original manufacturer article
This article is based on the manufacturer’s original technical article.
