IGBT vagy IGCT? – működés, felépítés és tipikus alkalmazási területek

Az IGBT és az IGCT egyaránt vezérelhető teljesítmény-félvezető, de eltérő eszközfizikára, felépítésre és rendszerkörnyezetre épül. Az IGBT széles feszültség- és teljesítménytartományban, többek között moduláris inverterekben és hajtásokban terjedt el. Az IGCT elsősorban olyan nagy teljesítményű rendszerekben alkalmazható, ahol az alacsony vezetési veszteség, a robusztus press-pack felépítés és a nagy áramok kapcsolásának követelményei meghatározóak.

A két technológia közötti különbség ezért nem írható le egyetlen feszültség- vagy teljesítményhatárral. A kapcsolási frekvenciát, a vezetési és kapcsolási veszteségeket, a hűtést, a mechanikai kialakítást, a vezérlést, a konverter topológiáját és az üzemi környezetet együtt kell vizsgálni.

Rövid válasz: mi a legfontosabb különbség?

Az IGBT egy szigetelt kapuelektródás bipoláris tranzisztor, amely a MOSFET-ekre jellemző feszültségvezérelt gate-bemenetet bipoláris áramvezetési tulajdonságokkal egyesíti. Az eszköz vezérelten kapcsolható be és ki, ezért széles körben alkalmazható inverterek és impulzusszélesség-modulált konverterek aktív kapcsolóelemeként.

Az IGCT egy integrált gate-kommutált tirisztor. A félvezető és a gate-meghajtó szoros integrációja, valamint a nagyon kis parazita induktivitású kialakítás lehetővé teszi az eszköz vezérelt kikapcsolását. A Hitachi Energy IGCT-k press-pack kivitelűek, és a be- és kikapcsolást vezérlő egység a komponens integrált része.

Röviden: az IGBT széles körben alkalmazható, különösen PWM-alapú és moduláris konverterekben, míg az IGCT elsősorban nagy teljesítményű alkalmazásokban használatos, ahol az alacsony vezetési veszteség és a press-pack kialakítás fontos szempont. Ez azonban technológiai tendencia, nem automatikus kiválasztási szabály.

Hogyan működik az IGBT?

Az IGBT három fő kivezetése a gate, a kollektor és az emitter. A gate az aktív félvezető-rétegektől elektromosan szigetelt, ezért állandósult állapotban a vezérléshez viszonylag kis teljesítmény szükséges. Kapcsoláskor ugyanakkor a gate kapacitásait fel kell tölteni vagy ki kell sütni, így a gate-driver dinamikus viselkedése közvetlenül befolyásolja a kapcsolási folyamatot.

Bekapcsolt állapotban a bipoláris vezetési mechanizmus lehetővé teszi nagy áramok vezetését. Kikapcsoláskor a félvezetőben tárolt töltés eltávolítása meghatározza az áram lefutását és hozzájárul a kapcsolási veszteséghez. A tényleges kapcsolási veszteséget többek között a kollektoráram, a DC-köri feszültség, a csomóponti hőmérséklet, a gate-ellenállás, a kommutációs induktivitás és az alkalmazott dióda tulajdonságai befolyásolják.

Az IGBT-k diszkrét, teljesítménymodulos és egyes alkalmazásokban press-pack kivitelben is elérhetők. A teljesítménymodulokban egy vagy több IGBT, a hozzájuk tartozó diódák, szigetelő kerámia rétegek, belső összeköttetések és hőelvezető felületek alkotnak közös egységet.

Hogyan működik az IGCT?

Az IGCT tirisztor-alapú félvezető. Bekapcsolt állapotban a tirisztoros vezetés alacsony vezetési veszteséget tesz lehetővé. Kikapcsoláskor az integrált gate-egység nagy áramú vezérlőimpulzussal a gate-en keresztül kommutálja a főáramot, megszakítva a tirisztoros vezetést és kikényszerítve az eszköz kikapcsolását.

Ehhez a félvezető és a gate-egység között nagyon kis parazita induktivitású kapcsolat szükséges. Ez az IGCT kialakításának egyik meghatározó jellemzője, mivel a gyors és hatékony kikapcsoláshoz a gate-meghajtásnak a félvezetővel szorosan integráltan kell működnie.

A press-pack eszközt meghatározott szorítóerővel két hűtőfelület közé építik. A hűtőfelületek egyúttal a fő villamos érintkezést is biztosíthatják. A mechanikai szorítóerő, a hűtési rendszer és a szerelési kialakítás ezért az IGCT alkalmazásának szerves része, nem csupán tokozási kérdés.

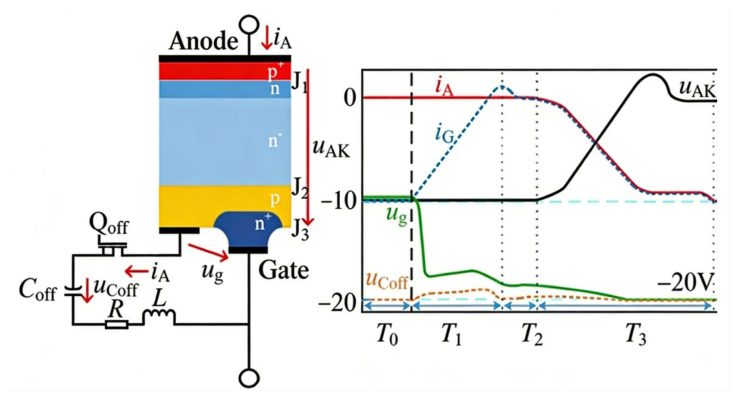

IGCT kikapcsolási áram- és feszültséghullámformák a gate-kommutáció során.

Felépítési és rendszerszintű különbségek

Szempont	IGBT	IGCT
Alapvető eszköztípus	Szigetelt gate-elektródás bipoláris tranzisztor	Integrált gate-kommutált tirisztor
Vezérlési elv	Feszültségvezérelt, kapacitív gate-bemenet	Nagy impulzusáramú, kis parazita induktivitású gate-kommutáció
Jellemző kivitel	Diszkrét, szigetelt teljesítménymodul vagy – egyes alkalmazásokban – press-pack	Press-pack félvezető integrált gate-egységgel
Kapcsolási karakter	Széles körben alkalmazható PWM-alapú kapcsolás	Nagy teljesítményre és alacsony vezetési veszteségre optimalizált kapcsolás
Mechanikai integráció	A modulokat jellemzően hűtőfelületre rögzítik	Meghatározott szorítóerőt és megfelelő hűtőfelületi kontaktust igényel
Gyakori rendszerkörnyezet	Ipari inverterek, vontatás, megújuló energia, járművek és energiaátalakítás	Nagy teljesítményű hajtások, energiaátalakító rendszerek, szélenergia és hálózati alkalmazások

A táblázat technológiai tendenciákat foglal össze. Nem helyettesíti az adott eszköz adatlapjának, alkalmazási jegyzetének és a teljes konverter üzemi feltételeinek ellenőrzését.

Tipikus IGBT-alkalmazások

Az IGBT széles termékválasztéka és különféle tokozási módjai miatt sokféle teljesítményelektronikai berendezésben használható. Gyakori alkalmazási területei:

ipari motorhajtások és frekvenciaváltók;
vasúti és közúti vontatási inverterek;
napelemes, szélerőművi és energiatároló konverterek;
szünetmentes tápegységek és nagyteljesítményű tápegységek;
hegesztő-, indukciós fűtő- és más ipari energiaátalakító rendszerek.

Az IGBT alkalmazási tartománya azonban nem egységes. Egy kompakt, nagy kapcsolási frekvenciára tervezett modul és egy több kilovoltos ipari IGBT eltérő chiptechnológiát, tokozást, hűtést és gate-meghajtást igényelhet.

Tipikus IGCT-alkalmazások

Az IGCT elsősorban olyan nagy teljesítményű rendszerekben alkalmazható, ahol fontos az alacsony vezetési veszteség, a robusztus press-pack felépítés és a nagy teljesítményű kapcsolóelem megfelelő rendszerintegrációja. Gyártói alkalmazási példák között szerepelnek a nagy teljesítményű ipari hajtások, a szélenergia-konverterek, a hálózati energiaátalakítók és egyes villamosenergia-hálózati berendezések.

Az IGCT tipikus kapcsolási frekvenciája általában alacsonyabb, mint sok IGBT-alapú megoldásé. A Hitachi Energy az IGCT-k tipikus be- és kikapcsolási frekvenciáját körülbelül 500 Hz-es tartományban adja meg, ugyanakkor rövid be- és kikapcsolási impulzussorozatok ennél jóval magasabb frekvencián is alkalmazhatók. A tényleges használható frekvenciát ezért nem szabad önmagában a technológia nevéből meghatározni: a félvezető vesztesége, a hűtési képesség, a terhelési ciklus, a topológia és az impulzusok időtartama egyaránt meghatározó.

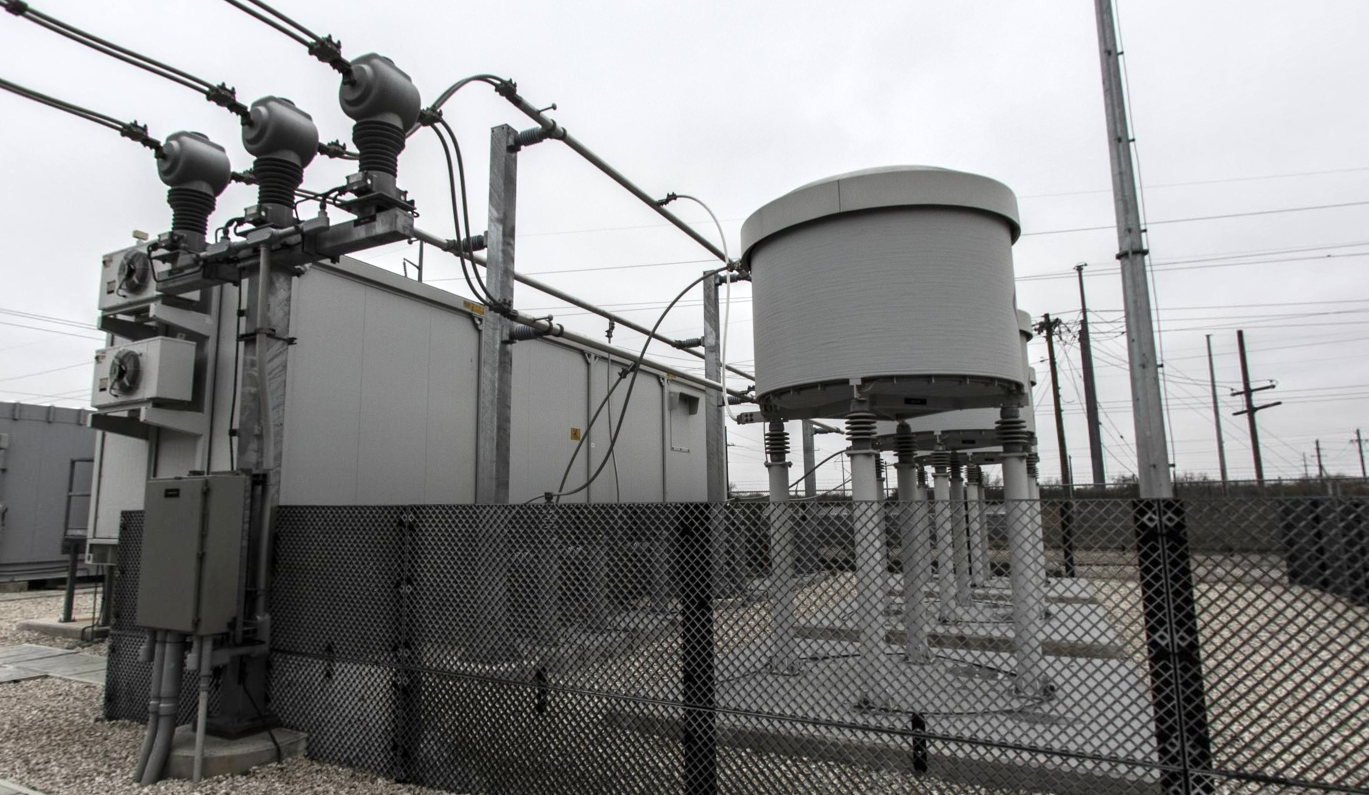

Kültéri STATCOM-berendezés nagyfeszültségű villamos alállomásban

Alkalmazási példa: Nagyfeszültségű villamos alállomásokban kültéri STATCOM-berendezéseket alkalmaznak a hálózati feszültség stabilizálására és a meddő teljesítmény kompenzálására. A STATCOM teljesítményelektronikai átalakítójában IGCT-k működnek kapcsolóelemként, amelyek a meddő teljesítmény gyors és szabályozott vezérlését teszik lehetővé.

Milyen szempontokat kell együtt vizsgálni?

A döntést nem célszerű arra egyszerűsíteni, hogy egy meghatározott feszültség vagy teljesítmény felett mindig IGCT, alatta pedig mindig IGBT szükséges. A két technológia alkalmazási tartományai részben átfedhetnek, és egy konkrét rendszerben a megfelelő választás az alkalmazás követelményeitől függ.

A vizsgálatnak ki kell terjednie a blokkolási feszültségre, a folyamatos és impulzusáramokra, a kapcsolási frekvenciára, a vezetési és kapcsolási veszteségekre, a zárlati viselkedésre, a hőmérsékleti határértékekre, a hűtésre, a hálózati és motoroldali követelményekre, valamint a várható terhelési profilra.

Rendszerszinten fontos továbbá a konverter topológiája, a soros vagy párhuzamos kapcsolás, a gate-meghajtás energiaigénye, a mechanikai kialakítás, a szervizelhetőség, a rendelkezésre állás és a teljes életciklus költsége.

Fontos: A megfelelő alkatrész kiválasztása minden esetben a konkrét alkalmazási és üzemi feltételek műszaki ellenőrzését igényli.

Összegzés

Az IGBT és az IGCT nem ugyanazon kapcsolóelem két eltérő tokozási változata, hanem eltérő működési elvű teljesítmény-félvezetők. Az IGBT szigetelt gate-elektródás bipoláris tranzisztor, amely széles körben alkalmazható moduláris és PWM-alapú konverterekben. Az IGCT tirisztor-alapú, integrált gate-egységgel vezérelt, jellemzően press-pack kivitelű nagy teljesítményű kapcsolóelem.

Az IGBT olyan alkalmazásokban lehet előnyös, ahol fontos a rugalmas kapcsolási stratégia, a moduláris felépítés és a széles körű alkalmazhatóság. Az IGCT különösen olyan nagy teljesítményű, gyakran középfeszültségű rendszerekben lehet indokolt, ahol az alacsony vezetési veszteség, a nagy teljesítménysűrűség és a robusztus press-pack konstrukció fontos szempont. A megfelelő technológia kiválasztása azonban nem vezethető le önmagában a feszültség- vagy teljesítményszintből: a végleges döntéshez a teljes konverter topológiáját, a kapcsolási és vezetési veszteségeket, a hűtést, a terhelési profilt, a vezérlést és a konkrét üzemi feltételeket is értékelni kell.

Gyakori kérdések

Az IGCT egyszerűen egy nagyobb teljesítményű IGBT?

Nem. Az IGBT szigetelt gate-elektródás bipoláris tranzisztor, az IGCT pedig tirisztor-alapú teljesítmény-félvezető. Eltér a működési elvük, a gate-meghajtásuk, a mechanikai kialakításuk és a rendszerintegrációjuk is.

Melyik kapcsolható gyorsabban?

Az IGBT-k széles körben alkalmazhatók magasabb kapcsolási frekvenciájú PWM-rendszerekben. Az IGCT-k tipikus kapcsolási frekvenciája általában alacsonyabb, ugyanakkor a konkrét eszköztől, a kapcsolási feltételektől és az alkalmazástól függően ettől eltérő üzem is lehetséges. Rövid impulzussorozatok esetén az IGCT kapcsolási frekvenciája a tipikus folyamatos üzemi értéknél lényegesen magasabb is lehet. A tényleges korlátokat mindig az adott eszköz adatlapja, a veszteségszámítás és a termikus feltételek alapján kell meghatározni.

Minden IGCT press-pack kivitelű?

A cikkben tárgyalt Hitachi Energy IGCT-k press-pack kivitelű eszközök. Más gyártó vagy eltérő technológiacsalád esetén a konkrét gyártói dokumentáció alapján kell ellenőrizni a kivitelre és a mechanikai kialakításra vonatkozó követelményeket.

Helyettesíthető egy IGBT IGCT-vel?

Általában nem tekinthetők közvetlenül helyettesíthetőnek. Eltérhet a gate-meghajtás, a mechanikai beépítés, a hűtés, a védelmi áramkörök és a kapcsolási feltételek, valamint egyes alkalmazásokban maga a konverter topológiája is. Helyettesítés csak a teljes rendszer műszaki vizsgálata alapján értékelhető.

Elég a névleges feszültséget és áramot összehasonlítani?

Nem. Vizsgálni kell többek között a blokkolási feszültséget, a folyamatos és impulzusáramokat, a kapcsolási és vezetési veszteségeket, a kapcsolási frekvenciát, a hőmérsékleti és hűtési feltételeket, a terhelési profilt, a biztonságos működési tartományt, a védelmi követelményeket és a mechanikai integrációt is.
